系統選擇

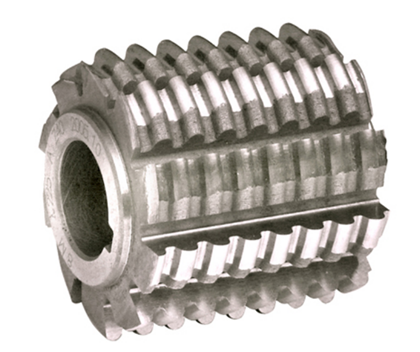

滾刀磨床是適用于滾刀生產流程中***后齒形精磨的高精度數控機床，其磨削加工原理為展成法，通過對鏟磨過程中滾刀和砂輪空間包絡的研究，開發出針對齒輪滾刀的砂輪修型軟件，設定好參數即可在磨削過程自動打磨砂輪。目前有兩款系統版本可供選擇。
系統1：電子凸輪版本
系統2：機械凸輪版本

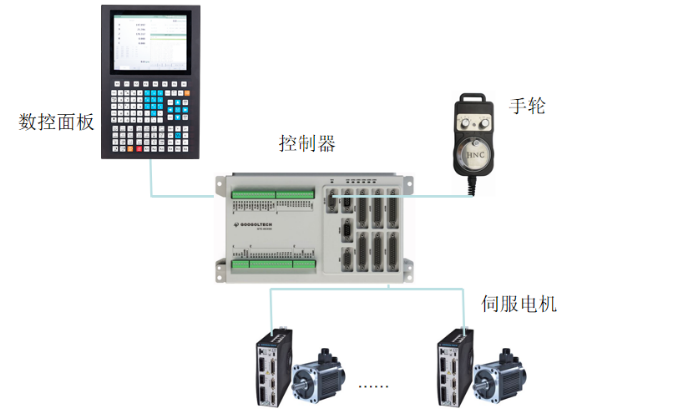

系統架構
6軸運動控制器，DSP高速運動規劃，通過前瞻預處理算法，實現修砂數據的高速運算，適用于高精度的齒形磨削
全閉環控制，消除中間傳動機構的誤差，提高系統精度
自主開發的系統，方便客戶定制系統
工業數控面板，eHMI通訊通訊，接插方便，穩定可靠，滿足現場多油污，潮濕等惡劣的使用環境
可以根據客戶實際情況搭配伺服，提高性價比
GSHD驅動+定制直線電機方案，提高產品性能精度
功能介紹
系統支持單頭、多頭、直槽、螺旋槽、左旋、右旋、環形扣滾刀以及鑲齒刀支持單邊鏟磨功能
擁有自主開發的砂輪修型軟件，也可以通過本軟件畫圖生成代碼進行修磨
自動、手動打磨砂輪，磨削過程中自動修磨砂輪
修磨過程支持支持每個軸的動態調整，彌補對刀產生的誤差，方便快捷的達到修磨標準
全閉環控制，提高系統精度
U盤升級功能
程序加密功能
技術特色

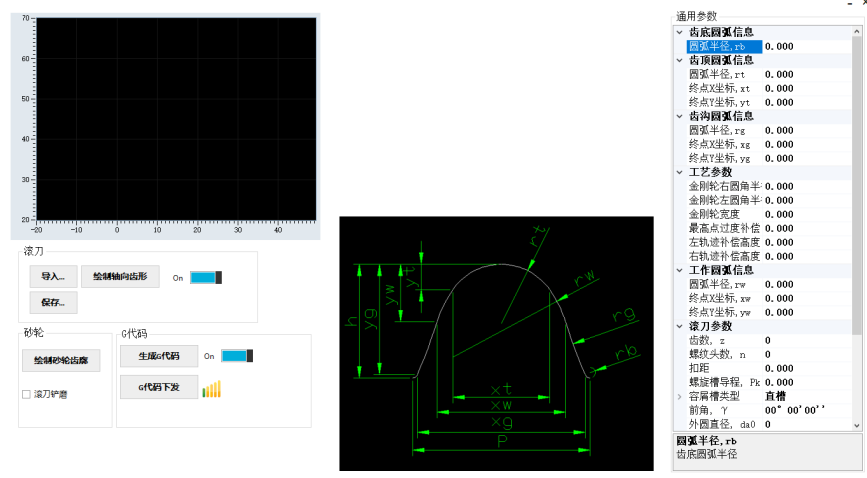

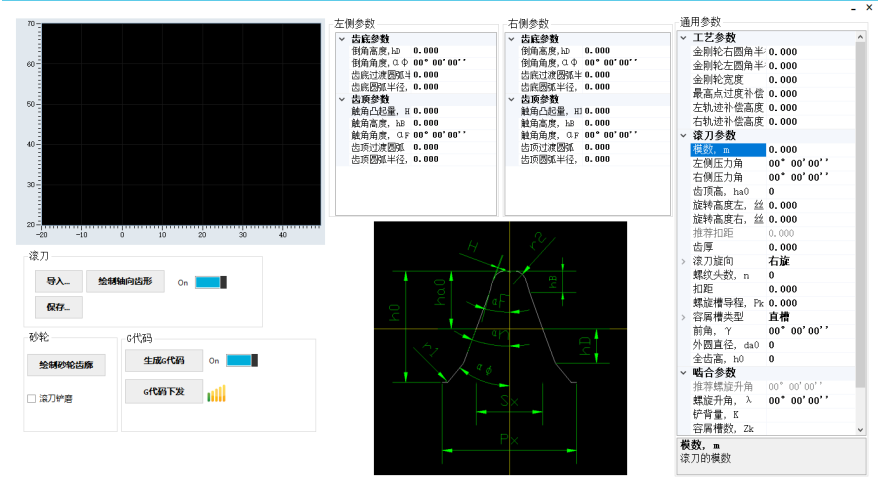

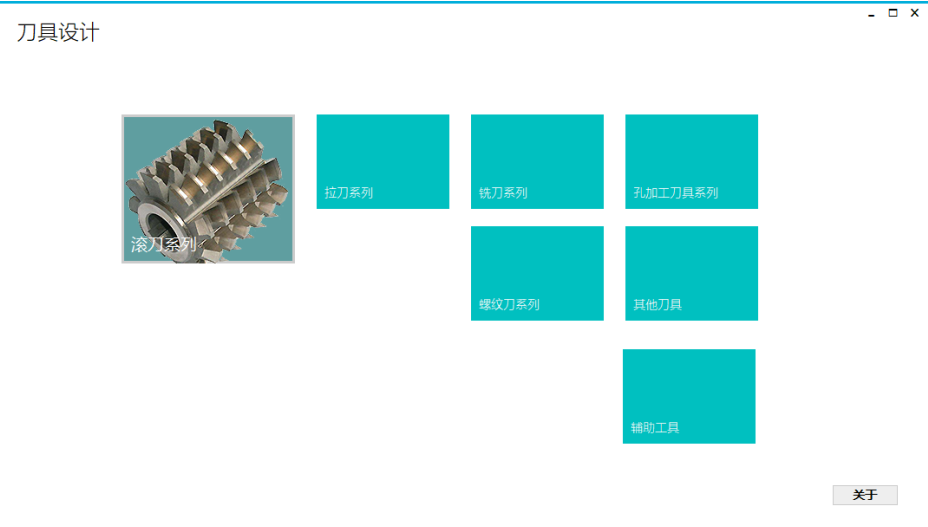

修型軟件
主要以G代碼的方式生成砂輪曲線，系統通過TCP/IP通訊的方式傳輸?shù)娇刂葡到y(tǒng)中，系統進行解析并完成加工已經在市場經過驗證

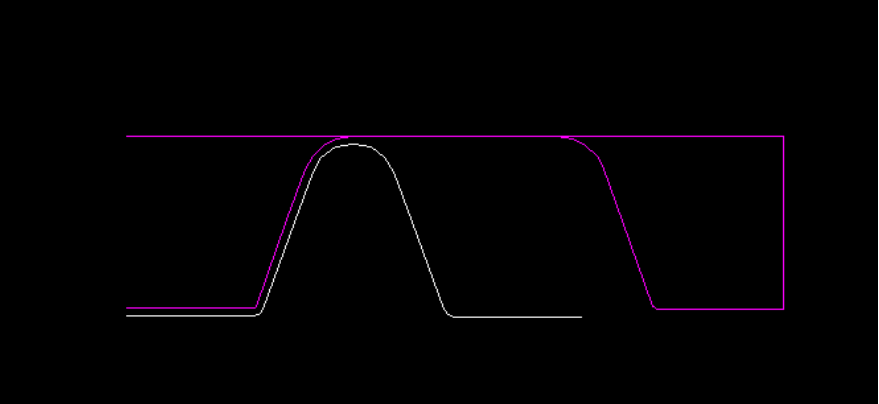

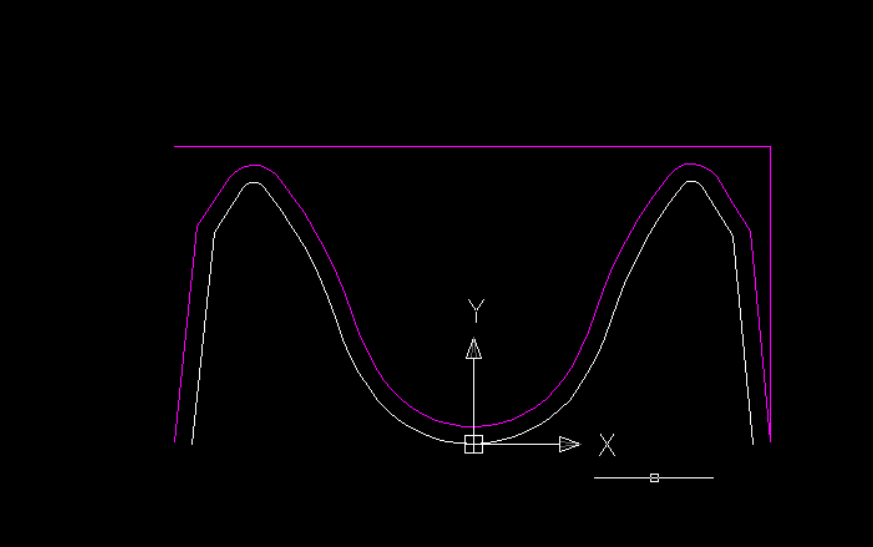

可以在CAD中畫自定義圖形來生成G代碼
此軟件僅供搭配本系統使用
可以生成齒輪滾刀、鏈輪滾刀、以及非標刀具砂輪軌跡的生成

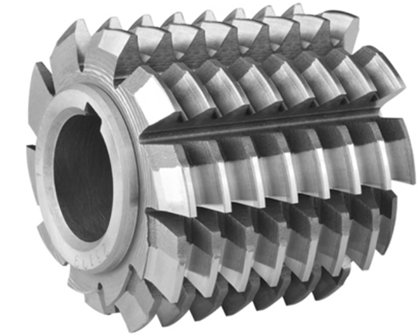

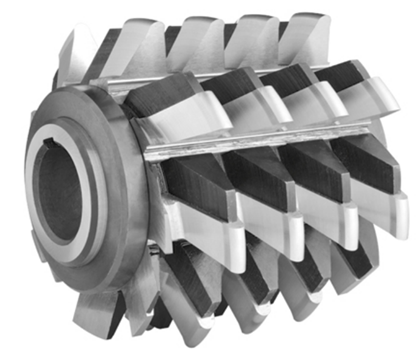

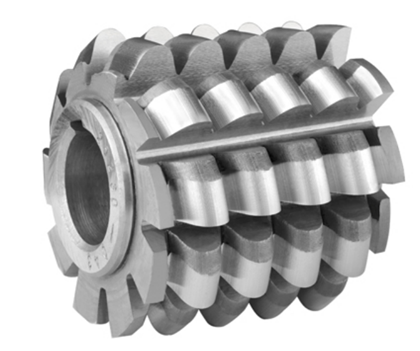

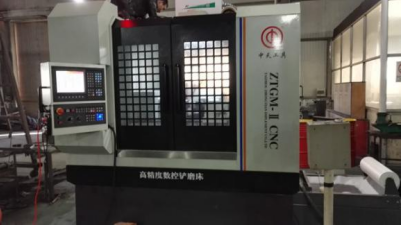

成功案例
 |  |
| 鏈輪滾刀 | 剃前滾刀 |
 |  |
| 同步帶輪滾刀 | 同步帶輪滾刀 |
